SEMANA 4
DESCRIPCIÓN DE
LOS PROTOCOLOS DE REDES
PROTOCOLO:
Una red es una configuración de computadora
que intercambia información
pueden proceder de una variedad de fabricantes y
es probable que tenga diferencias tanto en
hardware como en software .
FUNCIONES DE
LOS PROTOCOLOS
SEGMENTACIÓN Y ENSAMBLADO:
Generalmente es necesario dividir los bloques de
dados en unidades pequeñas e iguales en
tamaño y este proceso se le llama segmentación.
La necesidad de la utilización de bloques es por
:
Ø La red no solo admite las trasmisión de
bloques de un cierto tamaño
Ø El control de errores es más eficiente
para bloques pequeños
Ø Para evitar monopolización de la red para una
entidad se emplean bloques
pequeños y así una
comparación de la red.
ENCAPSULADO
Se trata del proceso de adherir información de
control al segmento de datos
CONTROL DE CONECCION
Hay bloques de datos solo de control y
otro de datos y control cuando se utiliza datagramas
todo el bloque incluye control y datos ya
cada PDU se trata como independiente , en circuitos virtuales
hay bloques de control que
son los
encargados de establecer la
conexión del circulo virtual.
ENTREGA
ORDENADA
El envió de PDU puede acarrear el problema de
que si hay varios caminos posibles lleguen
al receptor PDU desordenados o repetidos por
lo que el receptor debe de tener un mecanismo para
reordenar los PDU desordenados y repetidos.
CONTROL DE FLUJO
Hay controles de flujo de parada y espera o de ventana
deslizante el control de flujo es necesario en varios
protocolos o capas.
CONTROL DE ERRORES
Generalmente se utiliza un temporizador para trasmitir una
trama una vez que no se ha recibido
confirmación después de expirar el tiempo del
temporizador
Cada capa de protocolo debe de tener
su propio control de errores.
DIRECCIONAMIENTO
Cada estación o dispositivo intermedio de
almacenamiento debe de tener una dirección única como
también en cada terminal o
sistema final puede haber varios agentes o
programas que utiliza la red .
MULTIPLAEXACION
Es posible multiplexar las conexiones
de una capa
hacia otra es decir que de una
única conexión de una
capa superior se
pueden establecer varias
conexiones.
SERVICIOS DE TRASMISIÓN
- prioridad
hay mensajes que deben tener prioridad respecto a
otros
- grado
de servicio : hay datos que deben
de retardarse y otros acelerarse
- seguridad
DIRECCIÓN DE
PDU
PDU puede significar:
la información que se entrega como una
unidad entre entidades de una red y que pueden
contener información de control información de
direcciones o datos
DESCRIPCIÓN DE
LAS APLICACIONES Y LOS PROTOCOLOS DE INTERNET
los protocolos de Internet son conjunto de reglas
que rigen las comunicaciones dentro de las computadoras
de una red y entre ellas las especificaciones
del protocolo definen el formato de los mensajes
que se intercambian .
A continuación se menciona las funciones
principales de los protocolos:
- identifica
errores
- comprimir
los datos
- decidir
como deben enviarse los datos
- direccionar
los datos
- decidir
como anunciar los datos enviados y revividos
Los dispositivos conectados en una red utilizan
el protocolo de mensaje de control de Internet (ICMP) para
enviar mensajes de control y de error a las
computadoras y a los servidores existen varios usos
para ICMP como anuncios de errores de la red
anuncios de congestión de la red
y resolución de problemas.
El ping constituye una
herramienta para la solución
de problemas que se utiliza para determinar la conectividad
básica, así mismo se puede utilizar
el comando ping para buscar
la dirección IP de un
host cundo el nombre es conocido.
DESCRIPCIÓN DE
LOS COMPONENTES FÍSICOS DE UNA RED
Se pueden usar diversos dispositivos en una red
para proporcionar conectividad el dispositivo que se
utilice dependerá de la cantidad de dispositivos que se
conecten el tipo de conexión que estos utilicen y
la velocidad a la que funciones los
dispositivos
- computadoras
- Hubs
- switches
- router
- punto
de acceso inalámbrico
se necesitan los
componentes físicos de una red para trasladar
los datos entre estos dispositivos.
- par
trenzado
- cableado
de fibra óptica
- ondas
de radio
Para que la trasmisión de
datos sea mas
extensible y eficaz que una
smple red peer-to-peer los diseñadores d red utilizan
dispositivos de red especializado
HUBS
Los hubs son dispositivos que extienden el
alcance de una red al recibir datos de un puerto y luego al
generar datos y enviarlos a todo
los demás puertos este
proceso implica que todo el trafico d un dispositivo conectado del HUB se envire
a todos los
demás dispositivos.
PUENTES Y SWITCHES
Los archivos se descomponen
en pequeñas piezas de datos , denominadas paquetes
antes de ser trasmitidos a través de la red este proceso
permite la comprobación de errores y
una trasmisión mas fácil en caso que se pierda
o se dañe el paquete .
Las redes LAN generalmente se dividen
en sesiones denominadas segmentos de la misma manera
que una empresa
se divide en departamentos .
Los puentes llevan un registro de todos los
dispositivos en cada segmento al
cual está conectado el puente
ROUTERS
Mientras que un switch conecta
segmentos de una red los router son dispositivos que
conectan redes completas entre si los swtiches
utilizan direcciones MAC para enviar un trama dentro
de una misma red, los routers
utilizan direcciones IP para enviar tramas
a otras redes
Los puntos de acceso inalámbrico proporcionan
acceso de red a los dispositivos inalámbricos como las
computadoras portátiles y los asistentes
digitales personales (PDA) el punto de acceso inalámbrico
utiliza ondas de radio para comunicarse con radios
en computadoras.
DISPOSITIVOS
MULTIPROPOSITO
Resulta más cómodo adquirir y configurar
un dispositivo que satisfaga todas sus
necesidades que compran un dispositivo para cada
función esto resulta mas evidente para el
usuario domestico, para el hogar el usuario preferiría un
dispositivo multipropósito antes que
un switchs un router y un punto
de acceso inalámbrico
DOMINIO DE
COLICION Y DIFUSION
Ethernet es una tecnología conflictiva
todos los equipos
de trabajo que se conectan al mismo
medio físico reciben las señales
enviadas por otros dispositivos .
DOMINIOS
DE COLISIÓN Y DIFUSIÓN
Ethernet es una tecnología conflictiva todos
los equipos de trabajo que contengan al mismo
medio físico reciben las señales enviadas por otros
dispositivos si dos estaciones trasmiten a la vez
se genera un colisión . en el diseño de una red se debe
de tener especial cuidado con los llamados
dominios de colisión y dominio
de difusión
DOMINIO DE COLISIÓN
Es un Grupo de dispositivos
conectados al mismo medio físico de tal
manera que si dos dispositivos acceden al
medio mismo al mismo tiempo el resultado será
una colisión entre las dos señales.
DOMINIO
DE DIFUSIÓN
Es un Grupo de dispositivo
de la red que envían y reciben mensajes
de difusión entre ellos una cantidad apropiada
de estos mensajes de difusión provocara
un bajo rendimiento en la red una cantidad
exagerada dará como
resultado el mal funcionamiento de la red
hasta tal punto de poder
dejarla completamente congestionada.
SEGMENTACION FÍSICA
SEGMENTACIÓN LÓGICA
Algunas metas pueden alcanzarse de una manera más
flexible al usar ruteadores y switches para conectar LAN
virtuales separadas una VLAN es
una forma sencilla de crear
dominios virtuales de broadcast dentro de un ambiente
de switches independiente de
la estructura
IDENTIFICACIÓN
DE NOMBRES PROPÓSITOS Y CARACTERÍSTICAS DE LOS
CABLES DE RED COMUNES
Hasta hace poco los cables
constituían el único medio
para conectar dispositivos
en redes existe una gran variedad de cables de
conexión de red.
El par trenzado es un tipo de cableado de cobre
que se utiliza para
las comunicaciones telefónicas
y la mayoría de las redes
Ethernet un par de hilo
forma un circuito que
trasmite datos el par
esta trenzado para
proporcionar protección contra
crosstalk.
Existen dos tipos
básicos de cables trenzados.
PAR TRENZADO NO BLINDADO (UTP):
Cable que tiene dos
o cuatro pares de hilos este tipo de cable cuenta
solo con el efecto de cancelación producido por
los pares trenzados de hilos que limita la
degradación de la señal que
causa la interfaz
electromagnética.
Cada par de
hilo esta envuelto en un papel metálico para
aislar mejor los hilos del ruido los cuatro pares
están envueltos juntos en una trenza
o papel metálico
CLASIFICACIÓN
EN CATEGORÍAS
- la
cantidad de hilos que contiene el cable
- la
cantidad de trenzas de dichos hilos
la categoría 3 es el cableado que se utiliza
par los sistemas telefónicos y para LAN Ethernet
.
La categoría
5 y la categoría 5e tienen cuatro pares de hilos con una velocidad de trasmisión de 100 Mbps.
Algunos cables de categoría
6 tienen un divisor de plástico para separar
los pares de los hilos

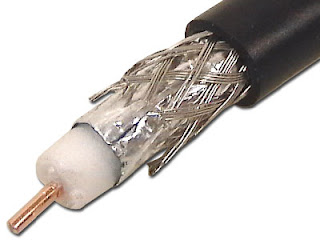

CABLE COAXIAL
El cable coaxial es un cable con núcleo de
cobre envuelto en un blindaje grueso se utiliza
para conectar computadoras a una red
TIPOS:
§ THICKNET O 10 BASE5
§ THINNET 10 BASE2
§ RG-59
§ RG-6
CABLE DE FIBRA
ÓPTICA
Una fibra óptica es un conductor de
cristal o plástico que trasmite
información mediante la luz el cable de fibra
óptica esta hecho de cristal este cable
no se ve afectado por la por la interferencia electromagnética
ni por la interferencia de la radiofrecuencia todas las señales
se trasforman en pulsos de luz para ingresar al cable
y se vuelven a trasformar en señales eléctricas
cuando salen de el
A
CONTINUACION SE MENSIONA dos tipos
de cable de fibra
óptica de cristal
v MULTIMODO: cable que tiene
un núcleo mas grueso que el
cable monomodo.
v MONOMODO: cable que tiene un núcleo muy delgado.
